REVISION 1289 BLOC 810 MOTEUR ATLA DE ANDRÉ

Message  PJ le Mar 4 Mar 2014 - 21:33

Voila le moteur de L'ATLA de ANDRÉ un 1289 cm3  dans un bloc 810



avec les collecteurs et son carburateur



le bloc 810 est démonté et nettoyer de partout



ANDRÉ a regroupé les pièces nécéssaire pour réviser le moteur de L'ATLA


Dernière édition par PJ le Mer 5 Mar 2014 - 15:54, édité 4 fois
avatar
PJ

Masculin Nombre de messages : 2203
Age : 53
Localisation : PARIS
Date d'inscription : 07/12/2007

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: REVISION 1289 BLOC 810 MOTEUR ATLA DE ANDRÉ

Message  yvan le Mer 5 Mar 2014 - 10:01

je reconnais le cache culbu qui dois etre de meme provenance que la pipe d admission que tu vas monter
avatar
yvan

Masculin Nombre de messages : 1098
Age : 46
Localisation : treogat (29)
Date d'inscription : 20/10/2009

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: REVISION 1289 BLOC 810 MOTEUR ATLA DE ANDRÉ

Message  olivier le Mer 5 Mar 2014 - 12:13

C'est un 810 de quelle origine : R10 1300, R12, R15 TL, V85 ?

Avant de monter le R5 ALPINE dans ma 4CV, j'avais un 810-03 de R10 1300 avec l'admission double corps et l'échappement de R15 TL. ça marchait déjà pas mal.
avatar
olivier

Masculin Nombre de messages : 2435
Age : 47
Localisation : Vendée proximité LA ROCHE SUR YON
Date d'inscription : 22/01/2008

Voir le profil de l'utilisateur http://www.salooncar.eu

Revenir en haut Aller en bas

Re: REVISION 1289 BLOC 810 MOTEUR ATLA DE ANDRÉ

Message  PJ le Mer 5 Mar 2014 - 14:26

C'est un R12
j'ai 3 AAC au chois:un ferry qui ai bizar , un d'origine, et un de nouvelle génération  scratch
avatar
PJ

Masculin Nombre de messages : 2203
Age : 53
Localisation : PARIS
Date d'inscription : 07/12/2007

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: REVISION 1289 BLOC 810 MOTEUR ATLA DE ANDRÉ

Message  ATLA DD le Mer 5 Mar 2014 - 16:21

Olivier,
C'est un moteur de R.12TS 810/05.
Yvan,
La pipe d'admission n'est pas celle de ton copain, la sienne était prévue pour un double corps horizontal de type 40 DCOE.
avatar
ATLA DD

Masculin Nombre de messages : 729
Age : 72
Localisation : martigues-13
Date d'inscription : 15/02/2008

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: REVISION 1289 BLOC 810 MOTEUR ATLA DE ANDRÉ

Message  olivier le Mer 5 Mar 2014 - 20:26

Je ne sais pas ce qu'André veut faire avec l'atla mais l'aac d'origine R12 TS va très bien.
avatar
olivier

Masculin Nombre de messages : 2435
Age : 47
Localisation : Vendée proximité LA ROCHE SUR YON
Date d'inscription : 22/01/2008

Voir le profil de l'utilisateur http://www.salooncar.eu

Revenir en haut Aller en bas

Re: REVISION 1289 BLOC 810 MOTEUR ATLA DE ANDRÉ

Message  ATLA DD le Mer 5 Mar 2014 - 21:00

Seulement une voiture plaisir, pour venir vous voir sur les circuits ou ailleurs enfin faire rouler la premiére construction de Mr J DURAND.
avatar
ATLA DD

Masculin Nombre de messages : 729
Age : 72
Localisation : martigues-13
Date d'inscription : 15/02/2008

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: REVISION 1289 BLOC 810 MOTEUR ATLA DE ANDRÉ

Message  olivier le Mer 5 Mar 2014 - 21:04

Alors une configuration R12 TS te ravira pleinement pour ce genre d'utilisation.
avatar
olivier

Masculin Nombre de messages : 2435
Age : 47
Localisation : Vendée proximité LA ROCHE SUR YON
Date d'inscription : 22/01/2008

Voir le profil de l'utilisateur http://www.salooncar.eu

Revenir en haut Aller en bas

Re: REVISION 1289 BLOC 810 MOTEUR ATLA DE ANDRÉ

Message  PJ le Mer 5 Mar 2014 - 21:40


Montage du vilebrequin après équilibrage complet avec volant moteur et mécanisme


Serrage des paliers à 6,5 kg du centre vers l'extérieur toujours



J'ai monté l'AAC Ferry et la distribution sur ce montage pas de chois on cale à 0 l'AAC a beaucoup de retard par rapport à un AAC de série le moteur sera plus pointu qu'un R12 de série  bounce


Dernière édition par PJ le Mer 5 Mar 2014 - 22:17, édité 2 fois
avatar
PJ

Masculin Nombre de messages : 2203
Age : 53
Localisation : PARIS
Date d'inscription : 07/12/2007

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: REVISION 1289 BLOC 810 MOTEUR ATLA DE ANDRÉ

Message  PJ le Mer 5 Mar 2014 - 21:53

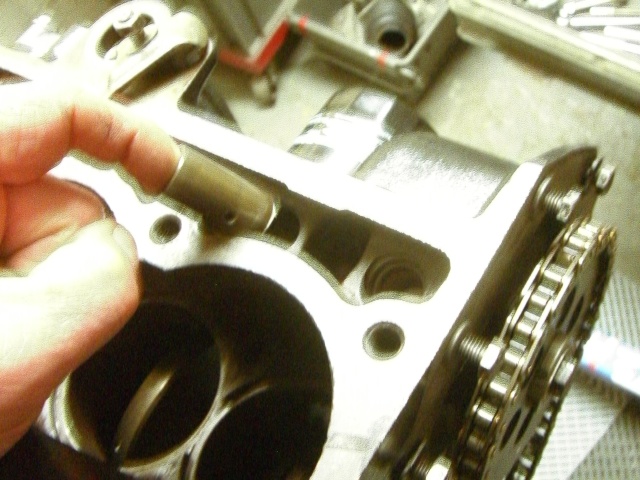

montage des poussoirs


j'ai monté les poussoirs pour calé l'AAC avec le vilebrequin qui lui doit être au PMH et l'AAC lui doit être en explosion sur le 1er cylindre coté volant moteur , un fois en place on présente le pignon d'allumeur gros coté en direction du volant moteur, moi le gros coté je lui met un coup de blanc pour bien le voir dans le fond du trou  Twisted Evil


nettoyage des gorges de piston avant de placer les segments neuf, avec une lame de scie usager c'est mieux


Dernière édition par PJ le Mer 5 Mar 2014 - 22:19, édité 1 fois
avatar
PJ

Masculin Nombre de messages : 2203
Age : 53
Localisation : PARIS
Date d'inscription : 07/12/2007

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: REVISION 1289 BLOC 810 MOTEUR ATLA DE ANDRÉ

Message  PJ le Mer 5 Mar 2014 - 22:13


montage des segments bien huilé l'ensemble


les cylindres ont été nettoyé et déglacer avec des pierres en parapluie c'est un outils qui maintient 3 pierre à feu sur un montage en parapluie  que l'on fait tourné avec une perceuse sans fils , avec un mouvement de bas en haut du cylindre , faut y aller tranquille si non on est hors côte


le piston avec sa bielle est emmanché dans le cylindre avec un collier à segments ""bien huilé encore"" et sur le bloc 810 les joints d'embase de chemise sont en papier et il y a plusieurs épaisseur pour avoir le bon dépassement de chemise qui assure la bonne étanchéité avec le joint de culasse au serrage


une fois monté le cylindre dans le bloc avec le piston sa bielle , on vérifie le jeu entre le bloc et le cylindre , la bonne cote c'est 0,15 si la côte n'est pas bonne il faut redémonter ,hélas . les bloc plus moderne sont monté avec des joints torique c'est plus simple au montage
avatar
PJ

Masculin Nombre de messages : 2203
Age : 53
Localisation : PARIS
Date d'inscription : 07/12/2007

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: REVISION 1289 BLOC 810 MOTEUR ATLA DE ANDRÉ

Message  PJ le Sam 15 Mar 2014 - 12:58



La culasse est monté serrer à 6,5 kg ,avec sa rampe de culbuteur ses tiges



les culbuteurs sont régler à 0,15 admission et 0,20 échappement



le carter distribution prend ça place



pour le montage du carter inférieur je prépare 4 centreur pour chaque coin c'est plus simple pour que le joint reste bien en place au serrage

avatar
PJ

Masculin Nombre de messages : 2203
Age : 53
Localisation : PARIS
Date d'inscription : 07/12/2007

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: REVISION 1289 BLOC 810 MOTEUR ATLA DE ANDRÉ

Message  MICHAU le Sam 15 Mar 2014 - 21:27

La encore une belle auto en préparation... BRAVO à tous les deux !

Thierry
avatar
MICHAU

Masculin Nombre de messages : 992
Age : 51
Localisation : BELPECH
Date d'inscription : 08/12/2007

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: REVISION 1289 BLOC 810 MOTEUR ATLA DE ANDRÉ

Message  ATLA DD le Mar 18 Mar 2014 - 17:36

Salut Thierry.
Je ne fais pas grand 'chose, juste collecter les piéces qui manquent,
André
avatar
ATLA DD

Masculin Nombre de messages : 729
Age : 72
Localisation : martigues-13
Date d'inscription : 15/02/2008

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: REVISION 1289 BLOC 810 MOTEUR ATLA DE ANDRÉ

Message  PJ le Mer 28 Mai 2014 - 22:10


pose du joint spee volant moteur





ne pas oublier la bague de centrage en bronze pour le pignon à queue


montage du volant moteur serrage 5,5kg

centrage du disque d'embrayage

et montage du mécanisme d'embrayage  tongue  tongue  tongue

pj
avatar
PJ

Masculin Nombre de messages : 2203
Age : 53
Localisation : PARIS
Date d'inscription : 07/12/2007

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: REVISION 1289 BLOC 810 MOTEUR ATLA DE ANDRÉ

Message  PJ le Dim 15 Juin 2014 - 20:03



Révision de l'allumeur



voila ce que je vais changer dans l'allumeur



c'est petites bagues sont en celeron je vais les remplacer par des bagues en laiton pour éliminé les jeux pris par le temps



c'est là tout au fond de l'allumeur que ça ce passe



le plateau aussi sera changer avec un neuf



et un passage au banc pour régler tout ça  Very Happy Very Happy


Dernière édition par PJ le Dim 15 Juin 2014 - 20:15, édité 3 fois
avatar
PJ

Masculin Nombre de messages : 2203
Age : 53
Localisation : PARIS
Date d'inscription : 07/12/2007

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

quel plaisir

Message  matthieu le Lun 16 Juin 2014 - 10:16

Bonjour,

Quel plaisir de voir tes reportages photos, j'admire ton travail et de plus, tu as l'air d'avoir du bel outillage.
Bonne continuation, cela va t être un beau moteur dans une belle auto.
Christian

matthieu

Masculin Nombre de messages : 96
Age : 49
Localisation : Theux (Belgique)
Date d'inscription : 24/07/2010

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: REVISION 1289 BLOC 810 MOTEUR ATLA DE ANDRÉ

Message  PJ le Lun 16 Juin 2014 - 11:56

Merci Matthieu
avatar
PJ

Masculin Nombre de messages : 2203
Age : 53
Localisation : PARIS
Date d'inscription : 07/12/2007

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: REVISION 1289 BLOC 810 MOTEUR ATLA DE ANDRÉ

Message  PJ le Lun 16 Juin 2014 - 20:51

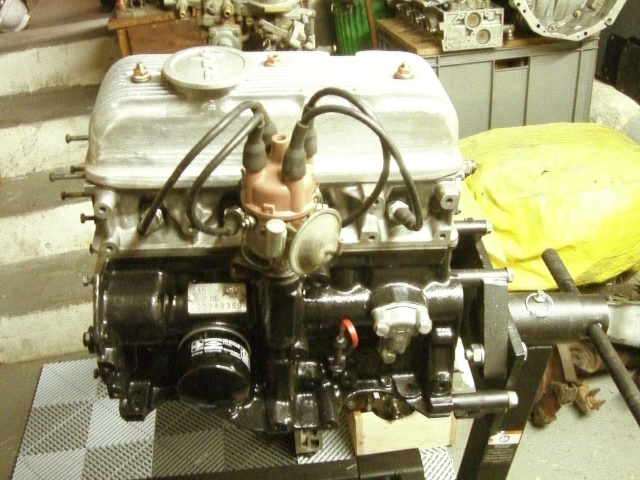

Voila ça tourne , le démarreur est arrivé aujourd'hui et je n'ai pas pu m'empécher de mettre le moteur en route quelque seconde .
